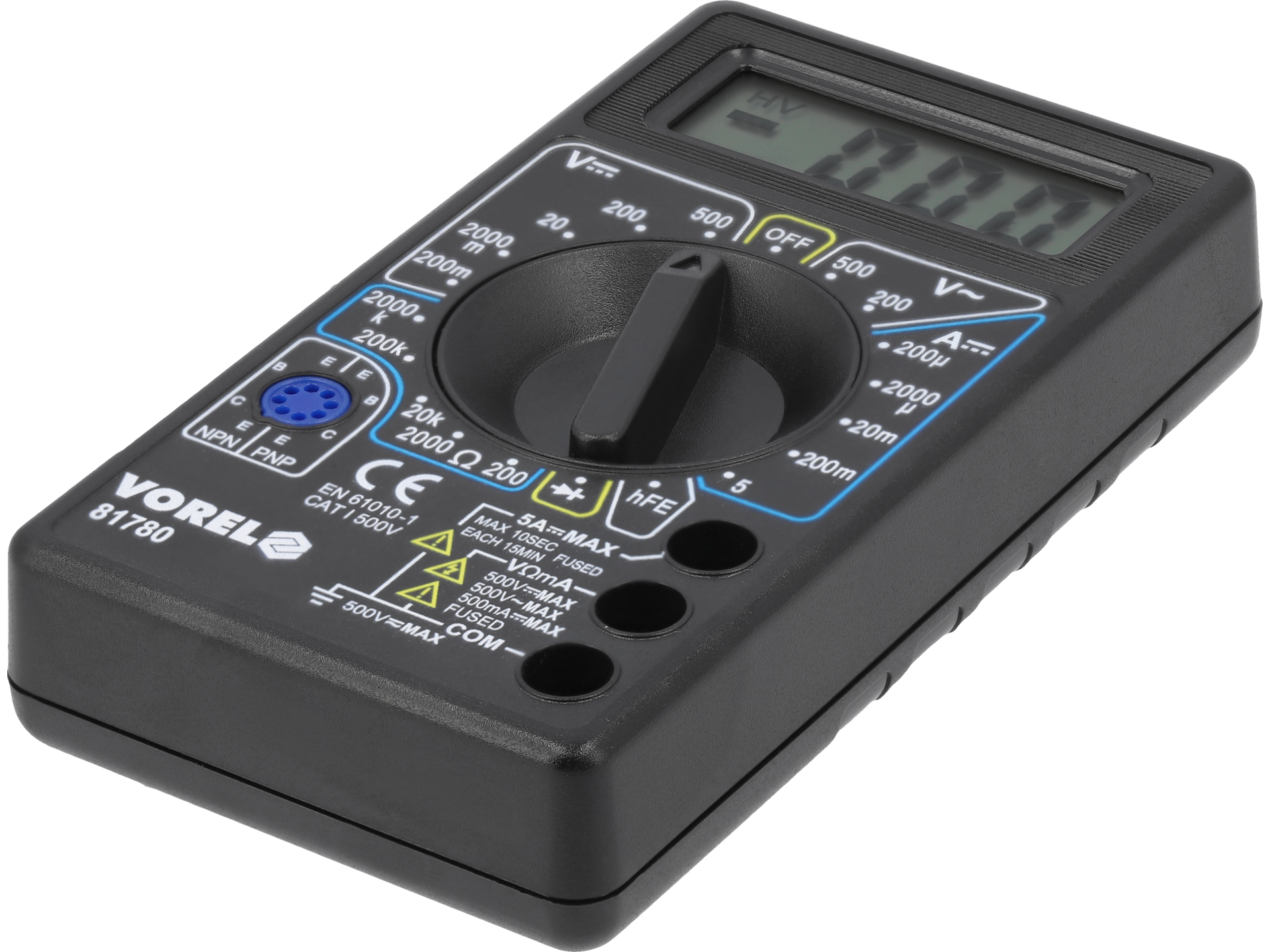

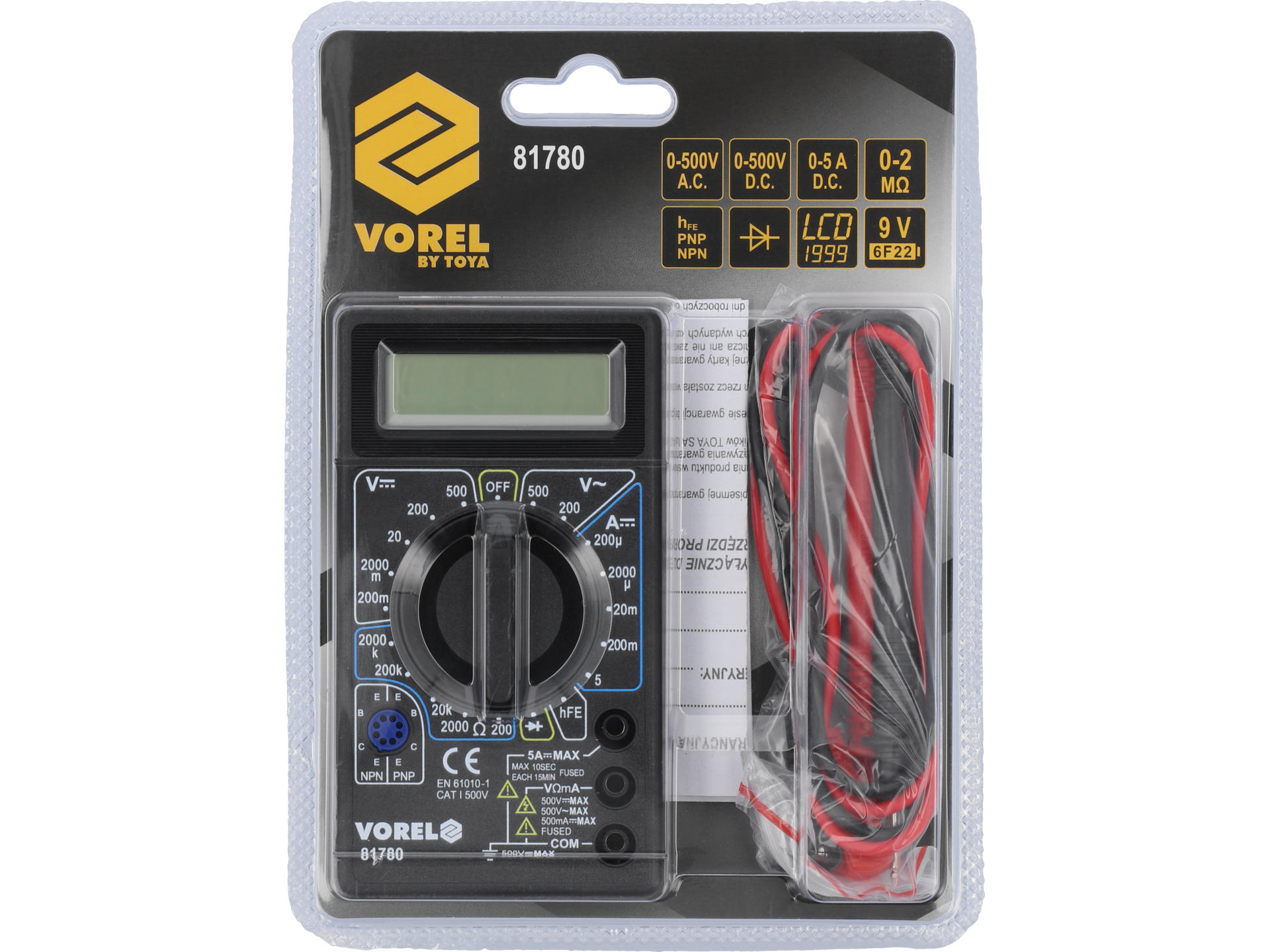

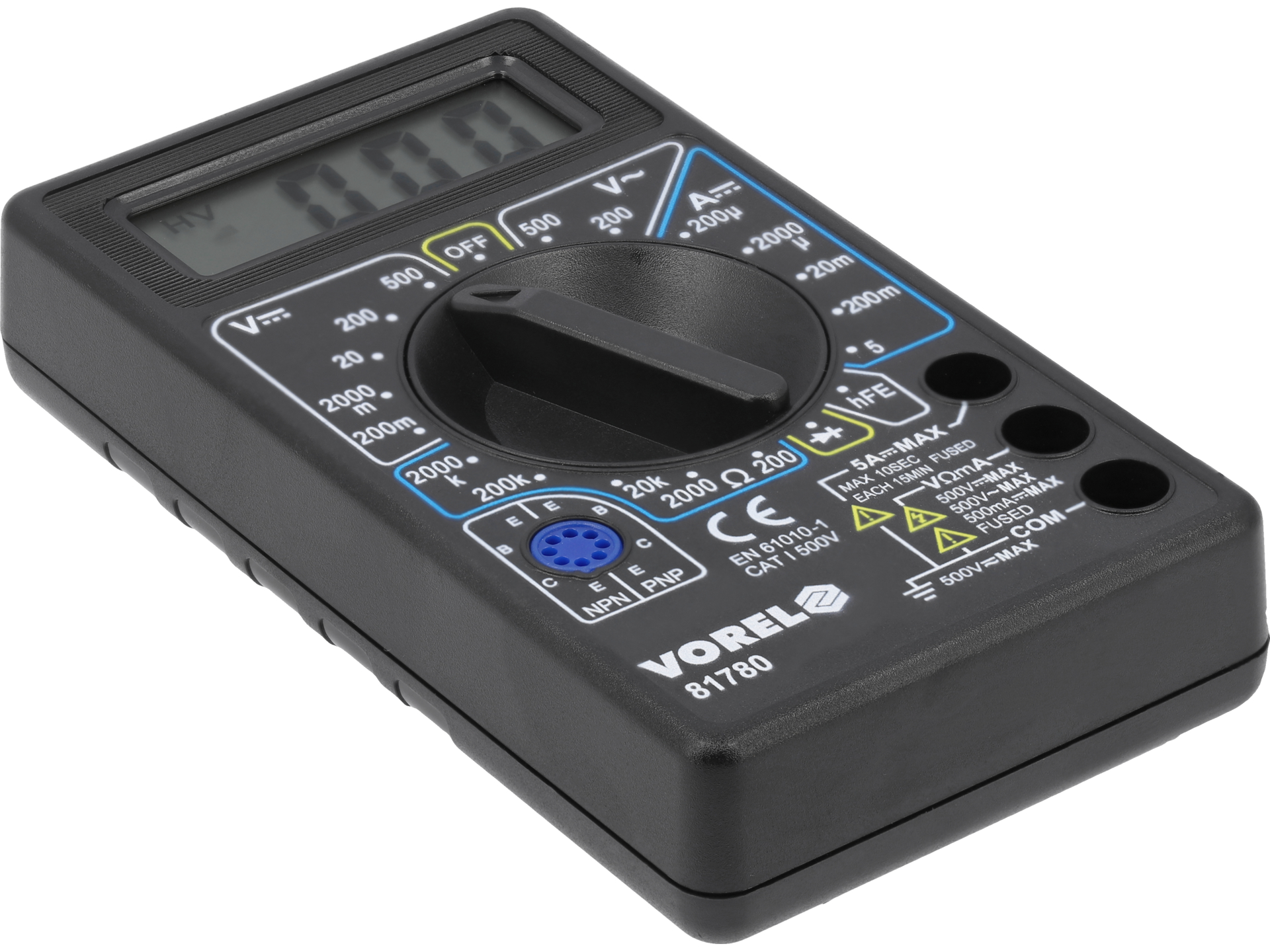

A 81780-as univerzális mérőműszer kézi mérési tartományokkal lehetővé teszi az alapvető elektromos mérések elvégzését.Alapvető mérések:Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-500 VEgyenáramú feszültségmérés: EGYENÁRAM 0-500 VEgyenáram mérése: 0-5 Aellenállásmérés: 0-2 M?diódateszt:IF 1 mA,UR 1,5 VTovábbi mérések:hFe tranzisztor teszt: 0-1000, beépített mérőaljzatMérési pontosságok:Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 VA 81780-as mérőműszer mérési pontossága ebben a tartományban a következő: ą(1,2% + 10), felbontás 1 Va mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontásszámítás: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 VEredmény a mérési hibával együtt a 235 V jelzéshez = 235 ą 12,82 V*.A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ą 0,08 V A mérés felbontását és pontosságát tartalmazó táblázatot lásd a kezelési útmutatóban.*A 81780-as mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak érvényes szinuszhullám esetén tényszerűen helyes.További információk:LCD kijelző, maximálisan megjelenített eredmény: 1999mellékelt mérőszondáktúlterhelés elleni védelemmel ellátott konstrukcióműanyag házalacsony töltöttségi szint jelzőtápellátás: 9 V-os elem (6F22)Vigyázat!Ismeretlen értékek mérésekor a tárcsa segítségével manuális tartományváltással rendelkező mérőműszerrel a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után végezze a méréseket - ellenkező esetben a műszer károsodását kockáztatja.- Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-500 V- Egyenáramú feszültségmérés: EGYENÁRAM 0-500 V- Egyenáram mérése: 0-5 A- ellenállásmérés: 0-2 M?- diódateszt:IF 1 mA,UR 1,5 V- hFe tranzisztor teszt: 0-1000, beépített mérőaljzat- A 81780-as mérőműszer mérési pontossága ebben a tartományban a következő: ą(1,2% + 10), felbontás 1 V- a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás- számítás: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V- A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ą 0,08 V - LCD kijelző, maximálisan megjelenített eredmény: 1999- mellékelt mérőszondák- túlterhelés elleni védelemmel ellátott konstrukció- műanyag ház- alacsony töltöttségi szint jelző- tápellátás: 9 V-os elem (6F22)
